参数设置及调试

登录设备

通过设备发现工具搜索到设备后点击“WEB”，或连接设备 AP 热点后进入登录页面。如果连接热点后未自动弹出登录页面，可在浏览器地址栏输入 192.168.4.1。

默认用户名为 admin，默认密码为 12345678。

显示界面

登录后进入设备 Web 界面。基本信息页面显示设备联网状态、IP 地址、MAC 地址、当前时间等信息；如果设备只连接局域网且未连接外网，当前时间可能不显示。

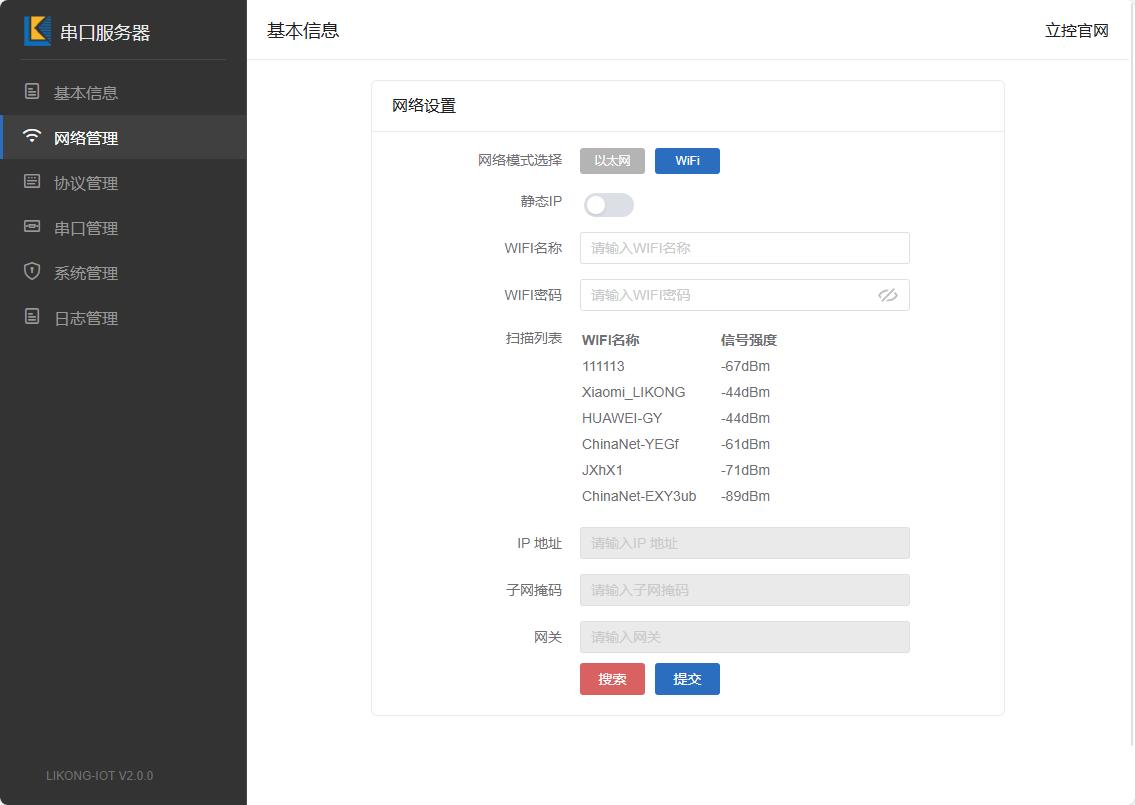

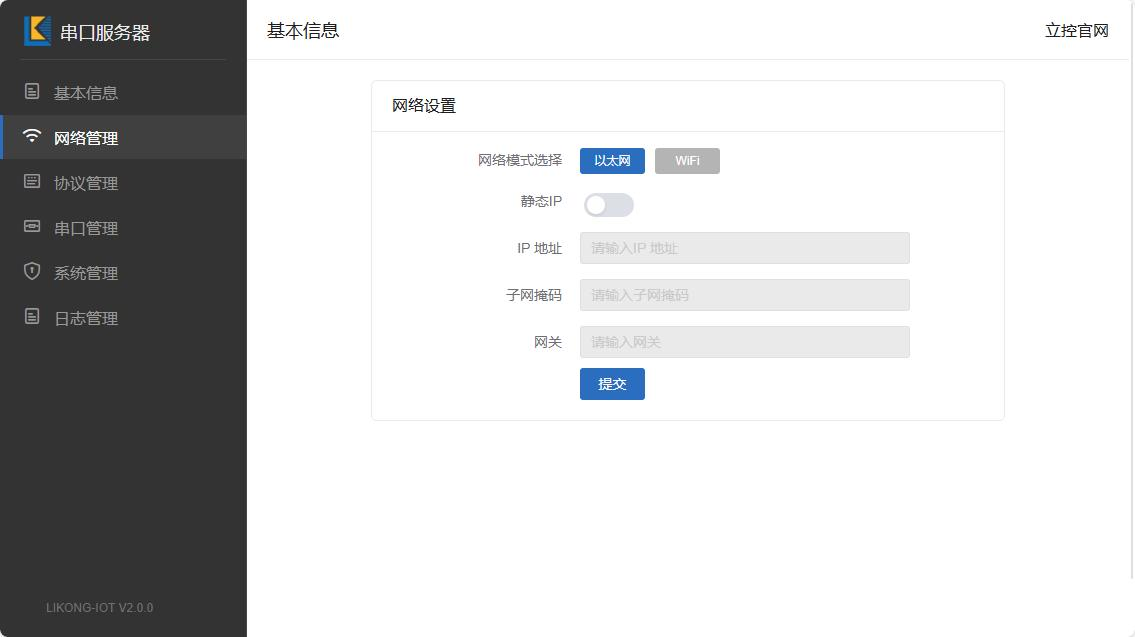

网络管理

网络管理用于设置联网方式、IP 地址和 Wi-Fi 参数。设备支持有线 LAN 和 Wi-Fi 两种网络连接方式，IP 地址默认通过 DHCP 自动获取，也可设置静态 IP。

协议管理

协议管理包含 MQTT、TCP、HTTP 三种网络通讯配置，可以同时启用多个协议。

MQTT 设置

TCP 设置

HTTP 设置

HTTP 协议仅支持串口工作在 Modbus-RTU 网关模式时使用，用于将网关采集到的数据按配置地址上报到 HTTP 服务端。

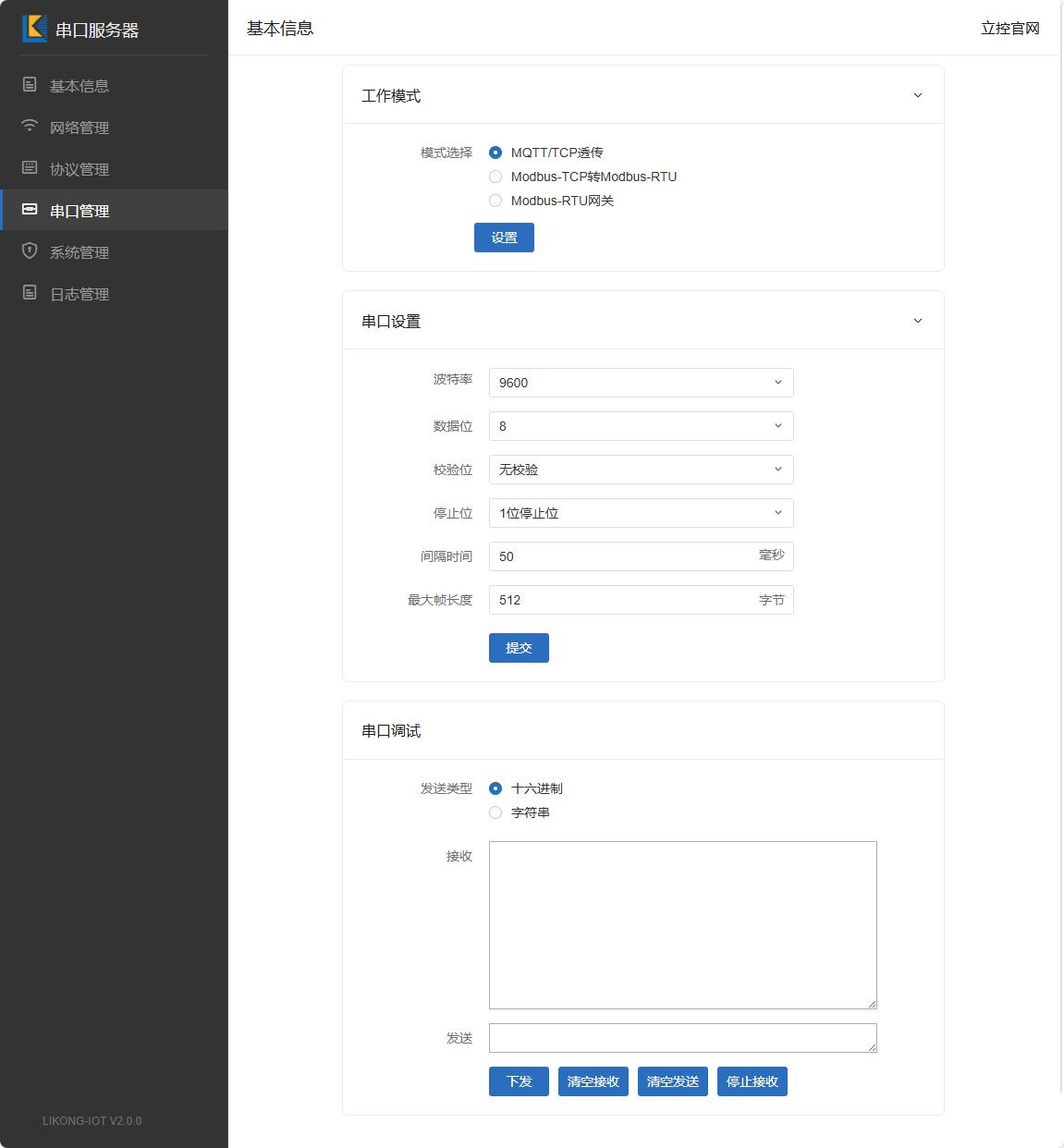

串口管理

串口管理用于设置串口工作模式、串口参数和串口调试。

工作模式

• 选择 MQTT/TCP 透传模式时，必须在“协议管理”中启用 MQTT 或 TCP，并设置对应协议参数。
• 选择 Modbus-TCP 转 Modbus-RTU 模式时，必须在“协议管理”中启用 TCP，并选择 TCP Server 工作模式。
• 选择 Modbus-RTU 网关模式时，可添加 COMMAND 模型，最多添加 10 个。

Modbus-RTU 网关 COMMAND 参数

上报数据格式示例：

{
  "enabled": true,
  "command_index": 0,
  "slave_addr": "01",
  "function_code": "03",
  "register_addr": "00",
  "register_num": "2",
  "timeout": "500",
  "data_format": "HEX",
  "interval_time": "1000",
  "report_format": "tcp",
  "baud_rate": "9600",
  "data_bit": "8",
  "stop_bit": "1",
  "check_bit": "None",
  "response_data": [
    {
      "data1": "0x0171",
      "data2": "0x00CB"
    }
  ]
}

串口设置

串口调试

串口调试用于监控串口数据。接收区可显示 RS485 口收发的数据，发送区可通过 RS485 口下发数据。

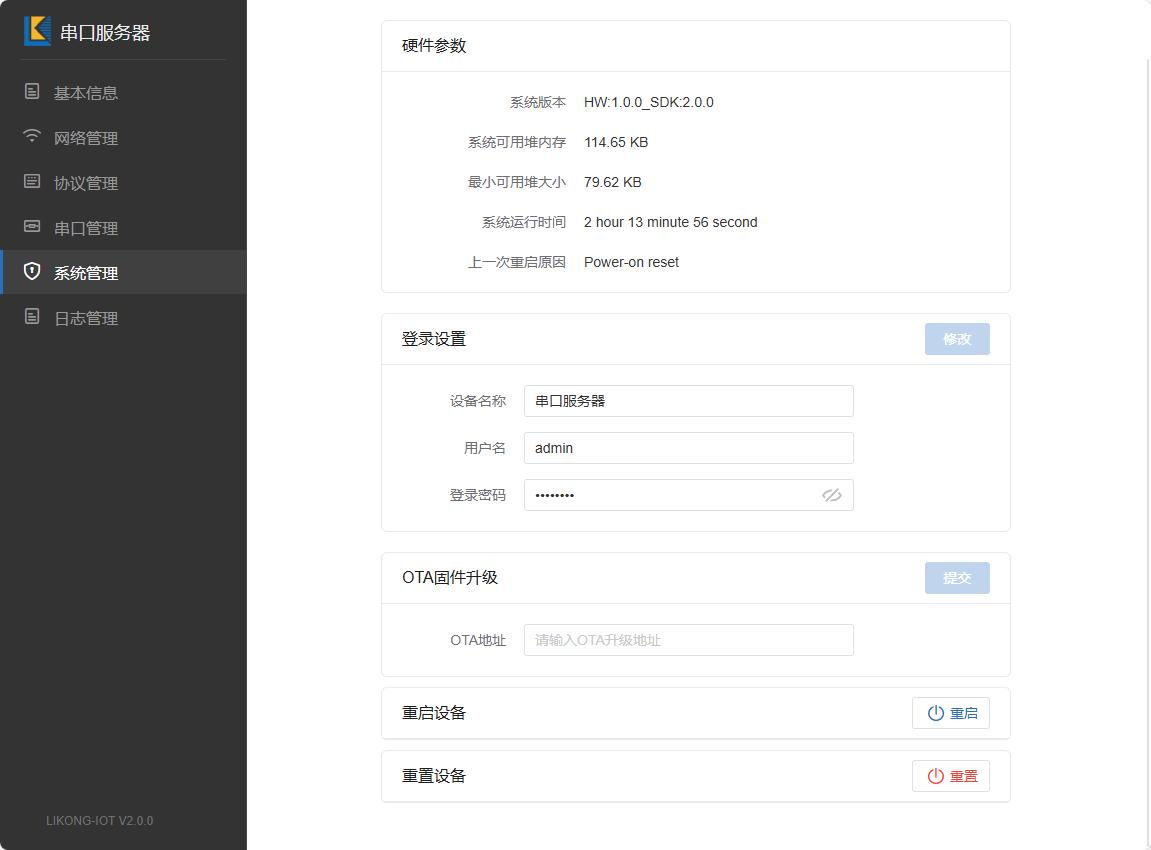

系统管理

系统管理用于查看硬件参数、修改登录信息、OTA 升级、重启设备和重置设备。
