产品描述

SP501LW 系列为工业级串口服务器，支持 RJ45/Wi-Fi 接入与多协议透传，适合长时间稳定运行的现场采集与上云场景。

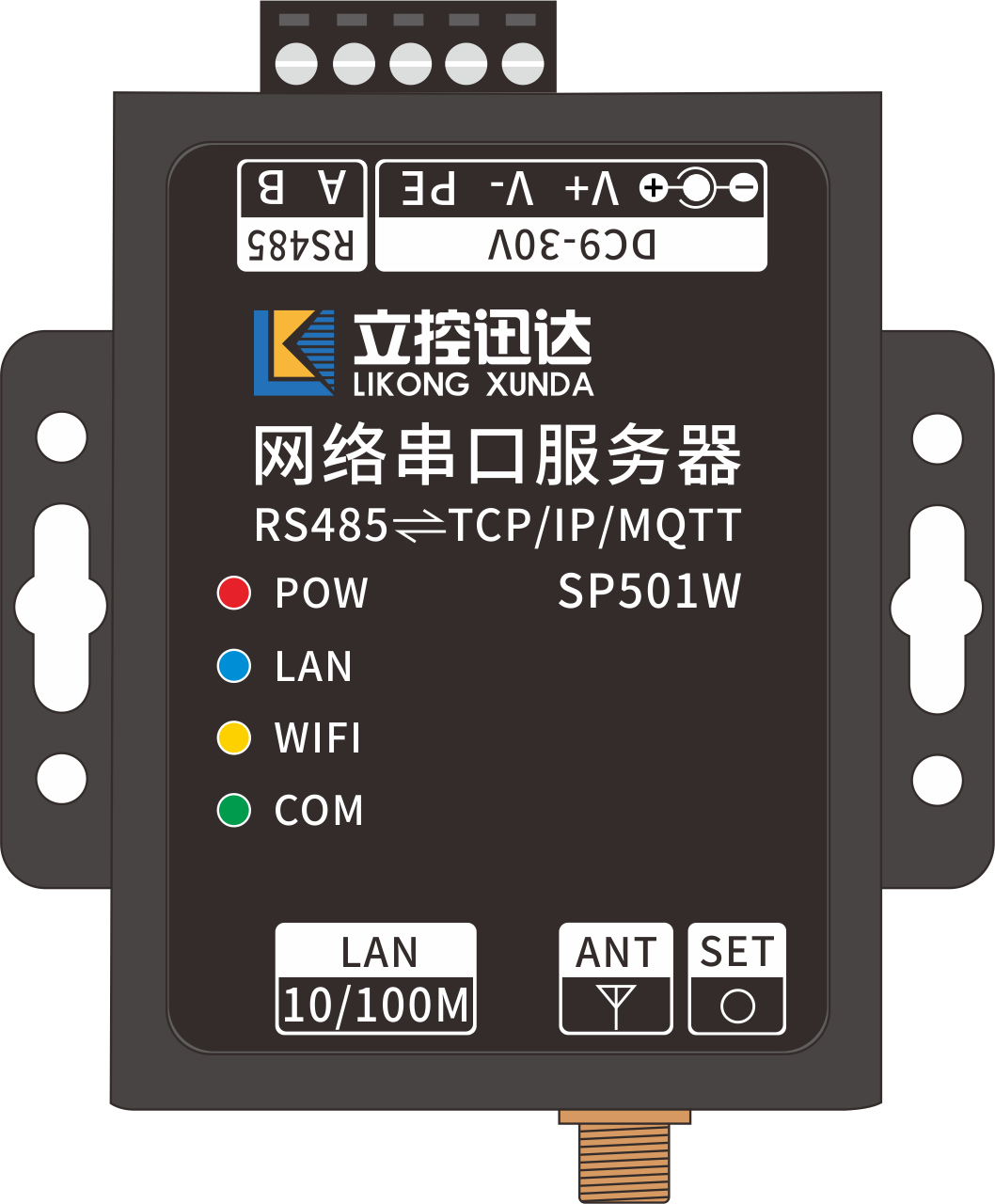

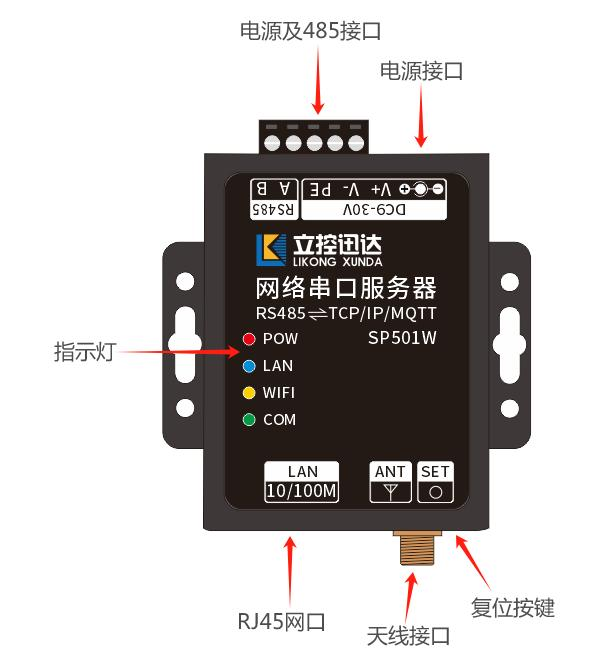

功能特点

支持RJ45有线和WIFI无线网络连接
支持MQTT、TCP、HTTP等常用协议
支持TCP Server、TCP Client多种工作模式
支持DC9-30V宽电压供电
供电端口具有过压、过流、反接保护功能
防水外壳、防水RJ45接口

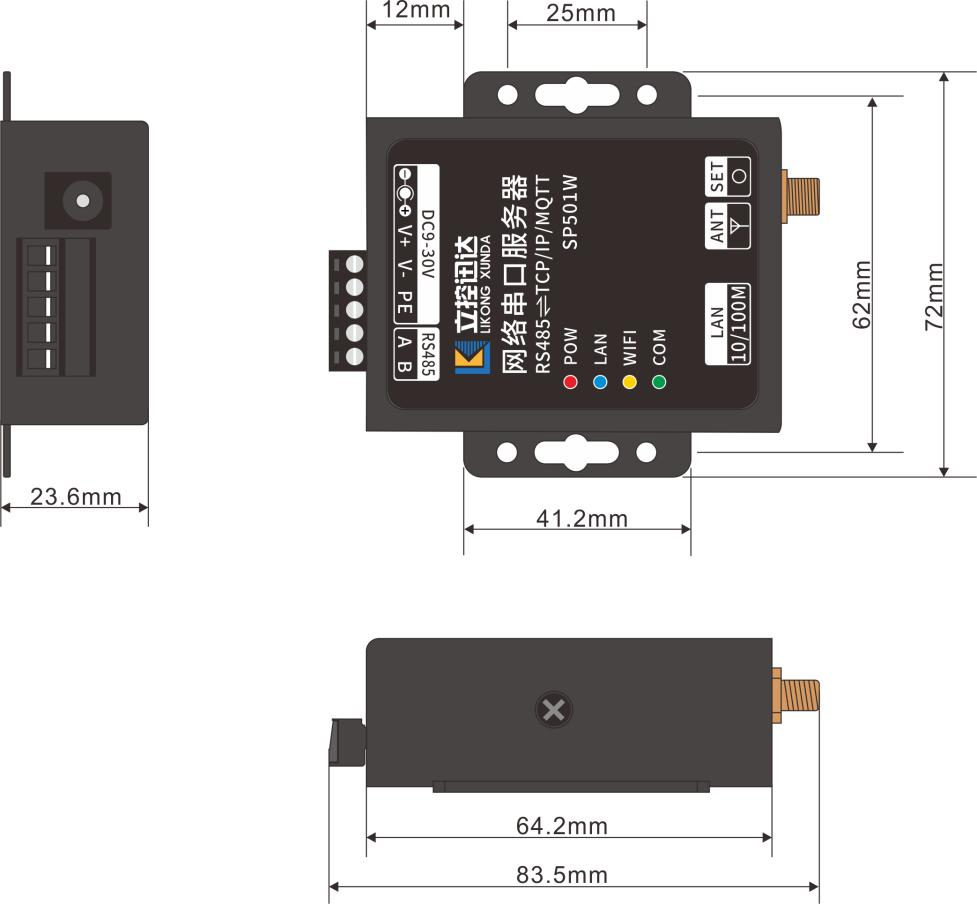

命名规则

集线器设备接口文档

MQTT 部分

MQTT HTTP 接口

接口	方法	描述
`/mqtt` / `/mqtt_info`	POST / GET	配置 MQTT 客户端、Topic、QoS、retain 等

所有 POST 体为 JSON；成功 { "code": 200 }。

MQTT 下发配置

设备在连接后会订阅 mqtt_pub_topic；向该 Topic 发布配置 JSON 即可写入 NVS（仅 nvs_namespace）。

MQTT 下发 JSON 格式

{
  "action": "config",
  "data": {
    "use_mqtt": "1",
    "mqtt_server": "mqtt.likong-iot.com",
    "mqtt_port": "1883",
    "mqtt_username": "demo",
    "mqtt_password": "demo",
    "mqtt_clientid": "client-id"
  }
}

也支持扁平格式（当 action="config" 且无 data/config/nvs 时）：

{
  "action": "config",
  "use_mqtt": "1",
  "mqtt_server": "mqtt.likong-iot.com",
  "mqtt_port": "1883"
}

工作模式与模板配置示例：

{
  "action": "config",
  "data": {
    "work_mode": "modbus_rtu",
    "poll_time": "30000",
    "modbus_items": [
      {
        "enabled": true,
        "slave_addr": "01",
        "function_code": "03",
        "register_addr": "0",
        "register_num": "12",
        "timeout": "1000",
        "interval_time": "2000",
        "data_format": "HEX",
        "report_format": "mqtt",
        "baud_rate": "9600",
        "data_bit": "8",
        "stop_bit": "1",
        "check_bit": "None"
      }
    ]
  }
}

MQTT 配置示例模板：

示例 1：基础 MQTT 参数

{
  "action": "config",
  "data": {
    "use_mqtt": "1",
    "mqtt_server": "mqtt.likong-iot.com",
    "mqtt_port": "1883",
    "mqtt_username": "demo",
    "mqtt_password": "demo",
    "mqtt_clientid": "client-id",
    "mqtt_sub_topic": "device/resp",
    "mqtt_pub_topic": "device/cmd",
    "qos": "1",
    "retain": "0",
    "mqtt_send": "0"
  }
}

示例 2：Modbus-RTU 网关 + 模板

{
  "action": "config",
  "data": {
    "work_mode": "modbus_rtu",
    "poll_time": "30000",
    "modbus_items": [
      {
        "enabled": true,
        "slave_addr": "01",
        "function_code": "03",
        "register_addr": "0",
        "register_num": "2",
        "timeout": "1000",
        "interval_time": "2000",
        "data_format": "HEX",
        "report_format": "mqtt",
        "baud_rate": "9600",
        "data_bit": "8",
        "stop_bit": "1",
        "check_bit": "None"
      }
    ]
  }
}

示例 3：综合配置（有线 + 通信协议 + 工作模式 + 串口参数）

{
  "action": "config",
  "data": {
    "netconn": "1",
    "is_dhcp": "2",
    "static_ip": "192.168.1.50",
    "static_netmask": "255.255.255.0",
    "static_gateway": "192.168.1.1",
    "static_dns1": "8.8.8.8",
    "static_dns2": "114.114.114.114",
    "use_mqtt": "1",
    "mqtt_server": "mqtt.likong-iot.com",
    "mqtt_port": "1883",
    "mqtt_username": "demo",
    "mqtt_password": "demo",
    "mqtt_clientid": "client-id",
    "mqtt_sub_topic": "device/resp",
    "mqtt_pub_topic": "device/cmd",
    "qos": "1",
    "retain": "0",
    "use_tcp": "1",
    "tcpconn": "1",
    "tcp_server": "192.168.1.100",
    "tcp_port": "8888",
    "use_http": "0",
    "work_mode": "modbus_rtu",
    "poll_time": "30000",
    "baud_rate": "9600",
    "data_bit": "8",
    "check_bit": "None",
    "stop_bit": "1",
    "frame_time": "50",
    "frame_len": "512"
  }
}

说明：

action/cmd/type 任一字段为 "config" 时触发配置写入；配置内容放在 data（或 config/nvs）对象内。
仅处理字符串/数字/布尔字段，值会转成字符串存入 NVS。
下表列出固件当前实际使用的配置键；未列出但为字符串/数字/布尔的字段仍会被保存，但可能不会生效。
device_sn / mqttconn / mqtt_type / tcp_send 通过 MQTT 下发会被忽略。
可通过 MQTT 配置 work_mode / poll_time / modbus_items（等同 /work_mode_set）。
成功后不会再把该消息透传到串口。
成功写入后设备会向 mqtt_sub_topic 返回 {"code":200,"msg":"config updated"}。
成功写入后设备会延迟重启（约 500ms）。

MQTT 下发可配置键与取值范围（按类别）

网络配置键（有线/Wi-Fi/AP）：

键	说明	取值范围
`netconn`	网络模式	`1`=以太网，`2`=WiFi
`is_dhcp`	IP 模式	`1`=DHCP，`2`=静态IP
`static_ip`	静态 IP	IPv4 字符串
`static_netmask`	子网掩码	IPv4 字符串
`static_gateway`	网关	IPv4 字符串
`static_dns1`	主 DNS	IPv4 字符串
`static_dns2`	备 DNS	IPv4 字符串
`wifi_ssid`	WiFi SSID	字符串
`wifi_password`	WiFi 密码	字符串
`ap_name`	AP 名称	字符串
`ap_password`	AP 密码	字符串
`ap_wait_time`	AP 等待时间	`> 0` 秒

通信协议配置键：

MQTT：

键	说明	取值范围
`use_mqtt`	是否启用 MQTT	`0`/`1`
`mqtt_server`	服务器地址	主机名或 IP
`mqtt_port`	服务器端口	`1` ~ `65535`
`mqtt_username`	用户名	字符串
`mqtt_password`	密码	字符串
`mqtt_clientid`	Client ID	字符串
`mqtt_sub_topic`	发布/上报 Topic	字符串，建议 `<= 127` 字节
`mqtt_pub_topic`	订阅/下发 Topic	字符串，建议 `<= 127` 字节
`qos`	QoS	`0`/`1`/`2`
`retain`	retain 标志	`0`/`1`
`mqtt_send`	定时上报开关	`0`=关闭，`2`=开启（触发 `mqtt_time`）
`mqtt_time`	定时上报周期	`> 0` 秒

TCP：

键	说明	取值范围
`use_tcp`	是否启用 TCP	`0`/`1`
`tcpconn`	TCP 模式	`0`=服务器，`1`=客户端，`2`=Modbus（等同服务器）
`tcp_server`	服务器地址	主机名或 IP
`tcp_port`	端口	`1` ~ `65535`
`tcp_time`	发送周期	`> 0` 秒
`reg_packet`	注册包内容	字符串（空则使用设备 MAC）
`reg_format`	注册包格式	`none`/`hex`/`ascii`
`heart_packet`	心跳包内容	字符串（空则使用设备 MAC）
`heart_format`	心跳包格式	`none`/`hex`/`ascii`
`heart_interval`	心跳间隔	`> 0` 秒（默认 30）

UDP（预留）：

键	说明	取值范围
`use_udp`	是否启用 UDP	`0`/`1`
`udpconn`	UDP 模式	`0`=服务器，`1`=客户端

HTTP：

键	说明	取值范围
`use_http`	是否启用 HTTP	`0`/`1`
`http_port`	端口	`1` ~ `65535`
`httpconn`	HTTP 上报开关	`0`/`1`
`http_url`	上报 URL	URL 字符串
`http_header`	自定义 Header	字符串
`http_time`	上报周期	`> 0` 秒

工作配置键（含串口参数）：

键	说明	取值范围
`work_mode`	工作模式	`mqtt_tcp` / `modbus_tcp` / `modbus_rtu`
`poll_time`	轮询间隔	`1000` ~ `3600000` 毫秒
`modbus_items`	Modbus 模板数组	结构见 `/work_mode_set` 中 `modbus_items` 定义
`baud_rate`	波特率	`1200`/`2400`/`4800`/`9600`/`19200`/`38400`/`57600`/`115200`
`data_bit`	数据位	`5`/`6`/`7`/`8`
`check_bit`	校验位	`None`/`Odd`/`Even`
`stop_bit`	停止位	`1`/`1.5`/`2`
`frame_time`	帧间隔	正整数（毫秒）
`frame_len`	帧长度	正整数（建议 `<= 4096`）

系统配置键：

键	说明	取值范围
`host_names`	设备名称	字符串
`ntp_server`	NTP 服务器	域名或 IP
`lgname`	登录用户名	字符串
`lgpwd`	登录密码	字符串
`device_type`	设备型号	字符串
